Detail produk:
|
| Nomor model: | L-TCGW 16T302 | Tips: | 2N |
|---|---|---|---|
| Jenis: | Penuh | Merek Produk: | DUNIA |
| Keluarga Produk: | ManaNova | Bahan: | PCD + Karbida |
| Kelas PCD: | MND10 | Aplikasi: | Pemesinan bahan non-ferrous |
| Menyoroti: | alat pemotong worldia berlian polikristalin,alat pemotong worldia logam non besi,sisipan pcd worldia |
||

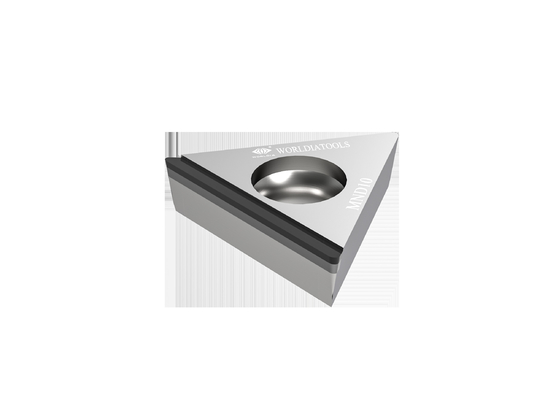

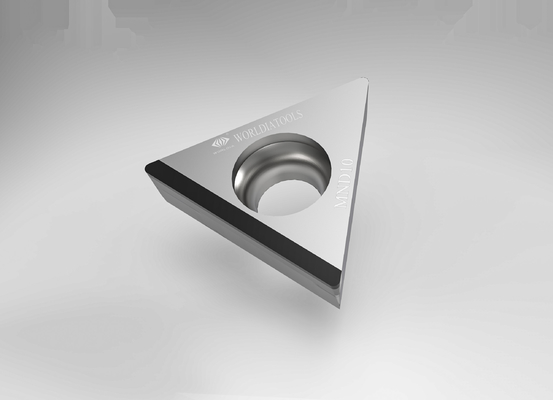

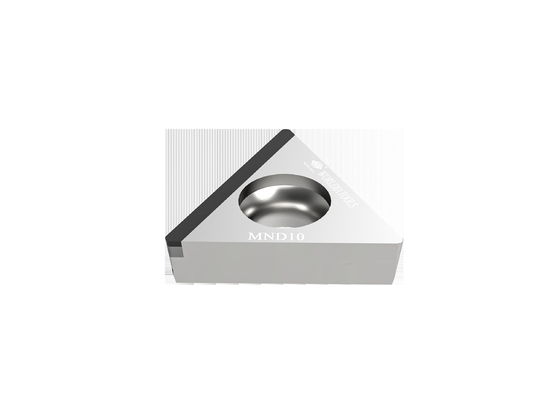

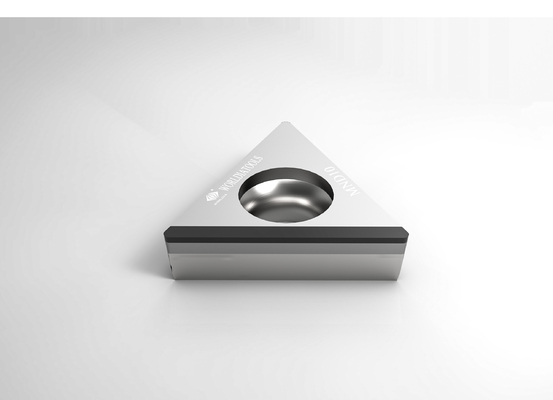

L-TCGW 16T302 Sisipan Pembalikan Karbida Standar Sisipan Pemotongan PCD untuk bahan non-ferrous
Sisipan PCD (bahan MND10) cocok untuk pemesinan kasar dan akhir dari paduan aluminium dan bahan non-logam lainnya.
Empat jenis tepi adalah standar, pemutus chip,tepi penuh,dan wajah penuh.
Keterangan:
"ManaNova" adalah sub-merek Worldia, yang berfokus pada seri standar kelas atas.
ManaNova adalah konsep yang berdiri dalam pandangan pengguna akhir, kami memilih dengan ketat
Bahan PCD dan PCBN untuk memberikan efek pemotongan universal.
Fitur penting ManaNova adalah pilihan yang mudah dan pengiriman yang cepat.
"Pilihan mudah": Mudah untuk memilih sesuai dengan tabel perbandingan dan aplikasi.
"Pengiriman cepat": Semua Sisipan PCD ManaNova dalam katalog tersedia dalam stok.
Menghilangkan force majeure, Anda bisa mendapatkan dalam waktu 4-5 hari.
Bahan:
Boron nitrida kubik polikristalin (CBN) adalah bahan dengan kekerasan panas yang sangat baik yang dapat digunakan pada suhu yang sangat
kecepatan potong yang tinggi.Ini juga menunjukkan ketangguhan yang baik dan ketahanan kejut termal. Alat CBN ideal untuk digunakan
dengan baja yang dikeraskan, besi tuang, dan besi sinter serta komponen metalurgi serbuk.
Alat dengan bahan pemotong Poly-Crystalline Diamond (PCD) dapat mengurangi biaya perkakas Anda secara signifikan,
Alat PCD ideal untuk digunakan dengan logam non-ferrous, seperti paduan aluminium, Seng, dan magnesium,
Komposit GRP, plastik yang diperkuat serat karbon, karbida "hijau", dan keramik serta semua bahan abrasif.
Produk utama:
Sisipan PCD (bahan MND10) cocok untuk pemesinan kasar dan akhir dari paduan aluminium dan bahan non-logam lainnya.
Sisipan PCBN cocok untuk pemesinan baja yang diperkeras, besi cor kelabu, besi ulet, dan metalurgi serbuk.
Keuntungan:
·Kualitas tinggi
·Biaya rendah
· Pasokan langsung pabrik
Aplikasi:
| MND10 | Cocok untuk pemotongan bahan non-ferrous seperti paduan aluminium, dll. |
| Alat PCD terbatas pada bahan non-ferrous, seperti aluminium silikon tinggi, komposit matriks logam (MMC), dan plastik yang diperkuat serat karbon (CFRP). PCD dengan pendingin banjir juga dapat digunakan dalam aplikasi super-finishing titanium. |
|
| · Aluminium dan paduan aluminium | |
| · Paduan tembaga, kuningan, dan perunggu | |
| · Paduan seng dan magnesium | |
| ·Fiber Karbon | |
| ·Resin epoksi | |
| ·Plastik | |
| ·Komposit fiberglass | |
| ·Komposit grafit |
Spesifikasi:
| Sudut | Ukuran | Nilai | ||||||
| Kode ANSI | Kode ISO | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | |
| TCGW 32,51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | |
| Rekomendasi tingkat umpan | ||||||
| Jari-jari hidung (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Tingkat Umpan f (mm/putaran)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0.113 | 0.160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0,057 | 0,080 | 0.113 | 0.160 | 0.226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0.139 | 0.196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0.113 | 0.160 | 0.226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0.139 | 0.196 | 0.277 | 0,392 | 0,554 |
