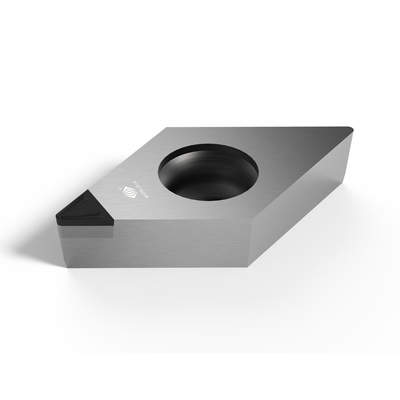

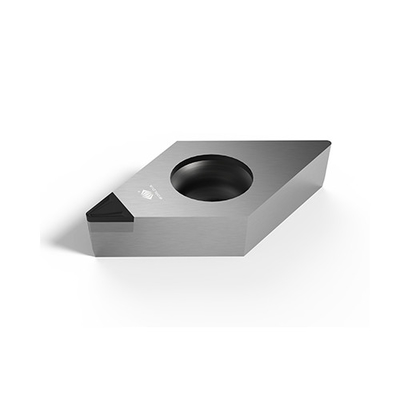

Sisipan PCD DCGW dengan Alat Pemotong pemecah chip Untuk Pemesinan Paduan Aluminium
Deskripsi dariSisipan PCD/CVDD dengan Pemecah Chip
Sisipan PCD (berlian polikristalin) dan CVDD (berlian polikristalin berlapis) dengan pemutus chip adalah alat pemotong yang digunakan dalam aplikasi pemesinan untuk membentuk dan membentuk bagian logam.
Insert PCD dan CVDD dengan chip-breaker dirancang untuk digunakan dalam aplikasi pemesinan yang membutuhkan efisiensi dan presisi tinggi, seperti di industri otomotif dan kedirgantaraan.Mereka biasanya digunakan untuk mesin logam non-ferrous, seperti aluminium, tembaga, dan kuningan, serta bahan non-logam, seperti plastik, komposit, dan kayu.
Spesifikasi Sisipan PCD/CVDD dengan Pemecah Chip
| |
|
|
Nilai |
|
|
|
ic |
φd |
S |
R |
la |
| Nomor katalog ISO |
Nomor katalog ANSI |

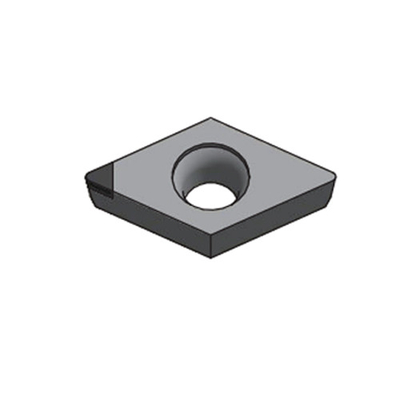

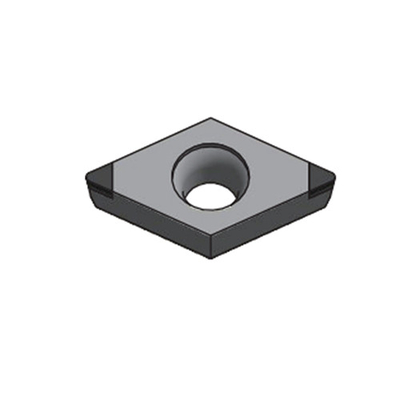

Bentuk Ujung |
PD01E |
PD10E |
PD32E |
CVDD |
mm |
mm |
mm |
mm |
mm |
| DCGW070202-1N P00P07 |
DCGW2(1,5)(0,5)-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
2.38 |
0,2 |
2.5 |
| DCGW070204-1N P00P07 |
DCGW2(1.5)1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
2.38 |
0,4 |
2.5 |
| DCGW070202-1N P00P07 |
DCGW2(1,5)(0,5)-1N P00P07 |
SLCBC125S |
|
|
|
● |
6.35 |
2.8 |
2.38 |
0,2 |
2.5 |
| DCGW070204-1N P00P07 |
DCGW2(1.5)1-1N P00P07 |
SLCBC125S |
|
|
|
● |
6.35 |
2.8 |
2.38 |
0,4 |
2.5 |
| DCGW070202-2N P00P07 |
DCGW2(1.5)(0.5)-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
2.38 |
0,2 |
2.5 |
| DCGW070204-2N P00P07 |
DCGW2(1.5)1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
2.38 |
0,4 |
2.5 |
| DCGW11T302-1N P00P07 |
DCGW3(2.5)(0.5)-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,2 |
2.5 |
| DCGW11T304-1N P00P07 |
DCGW3(2.5)1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,4 |
2.5 |
| DCGW11T308-1N P00P07 |
DCGW3(2.5)2-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,8 |
2.5 |
| DCGW11T302-1N P00P07 |
DCGW3(2.5)(0.5)-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
3.97 |
0,2 |
2.5 |
| DCGW11T304-1N P00P07 |
DCGW3(2.5)1-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
3.97 |
0,4 |
2.5 |
| DCGW11T308-1N P00P07 |
DCGW3(2.5)2-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
3.97 |
0,8 |
2.5 |
| DCGW11T302-2N P00P07 |
DCGW3(2.5)(0.5)-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,2 |
2.5 |
| DCGW11T304-2N P00P07 |
DCGW3(2.5)1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,4 |
2.5 |
| DCGW11T308-2N P00P07 |
DCGW3(2.5)2-2N P10P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
3.97 |
0,8 |
2.5 |
Penerapan sisipan pemutus chip PCD
Sisipan Chipbreaker PCD WORLDIA cocok untukpemesinan paduan aluminium,paduan tembaga, paduan magnesium,
semua bahan nonferrous, komposit, plastik yang diperkuat, dan bahan dengan pengikat abrasif.
Hilangkan chip sarang burung saat memutar atau membosankan, disesuaikan dengan finishing atau operasi pemesinan umum.
Fungsi dan Fitur dariSisipan pemutus chip PCD/CVDD
1. Kontrol chip yang sangat baik tersedia dalam pemesinan akhir dan pemesinan umum dengan bentuk kantong chip yang sama;

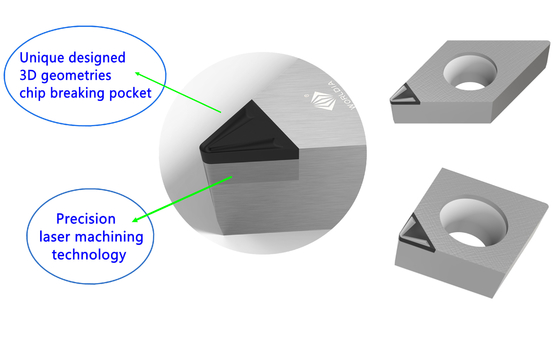

2. Cocok untuk rentang pemotongan yang lebih luas dengan desain saku chip 3D unik yang sama.
Fokus Khusus dariPCD/CVDDsisipan pemecah chip
Pengenalan Materi dariSisipan pemutus chip PCD/CVDD
Menurut ukuran butir dan fitur berlian,
empat jenis bahan.e.PD 01EPD10EPD32E CVDD tercantum di bawah ini.
| Bahan |
Ukuran butir |
Fitur |
Aplikasi |
| PD01E |
1 |
Bahan PCD ukuran butiran halus PD01E (1μm) cocok untuk aplikasi finishing.Ketahanan benturannya yang tinggi dan ketahanan abrasifnya yang tinggi tidak kalah dengan tingkat kasar PCD. |
PD01E memiliki ketahanan chip yang sangat baik dan cocok untuk pengasaran dan pemotongan paduan aluminium.Grade ini juga biasa digunakan untuk aplikasi finishing non-ferrous.Aplikasi sukses lainnya termasuk pemesinan kayu dan MDF. |
| PD10E |
10 |
PD10E adalah kelas universal di pasar.Ini adalah pilihan pertama untuk banyak aplikasi yang memerlukan keseimbangan yang baik antara ketangguhan dan ketahanan aus. |
Grade ini biasanya digunakan untuk aplikasi finishing non-ferrous.Aplikasi sukses lainnya termasuk pemesinan kayu dan MDF. Pemesinan paduan aluminium silikon dengan kandungan rendah-menengah, karbida, karet keras, grafit, dan sebagainya. |
| PD32E |
2-30 |
PD32E memiliki kombinasi unik antara ketahanan aus, kekuatan tepi, dan kualitas tepi.Ini berisi campuran berlian mikron yang disortir dengan hati-hati (Antara 2 - 30 μm).Menggabungkan ukuran partikel ini dan proses sintering tekanan tinggi yang dikembangkan secara khusus menghasilkan struktur dengan ketahanan abrasi yang ekstrim dan stabilitas termal yang baik. |
Area aplikasi meliputi pemesinan benda kerja abrasif seperti MMC, dan paduan aluminium silikon tinggi serta pemesinan karbida, karet keras, grafit, dan aplikasi lainnya. |
| CVDD |
- |
CVDD adalah bahan karbon murni tanpa pengikat dengan ketahanan abrasi ekstrim dan kesesuaian termal yang sesuai.Karena ujung tombaknya yang sempurna cocok untuk aplikasi di mana diperlukan penyelesaian cermin. |
Area aplikasi meliputi pemesinan benda kerja abrasif seperti MMC, dan paduan aluminium silikon tinggi serta pemesinan karbida, karet keras, grafit, dan aplikasi lainnya. |
Tinjauan Pelanggan tentang sisipan pemutus chip PCD/CVDD
Profil Perusahaan
Beijing Worldia Diamond Tools Co., Ltd didirikan pada tahun 2006. Sebagai perusahaan teknologi tinggi nasional, Worldia berfokus pada R & D, produksi, penjualan, dan layanan alat pemotong berlian presisi tinggi.
Produk kami meliputi alat pemotong PCD/PCBN/CVDD presisi tinggi, alat pemotong karbida padat, roda pemotong berlian dan aksesori terkait. Alat pemotong yang kami sediakan telah diterapkan secara luas di industri otomotif, elektronik, energi baru, dan lainnya.
Penelitian dan pengembangan, desain, aplikasi manufaktur, dan keahlian rekondisi oleh tim berkualifikasi tinggi, beragam, dan termotivasi yang terdiri dari 1.100 karyawan, di antaranya 150 R&D, 1 PhD, 100 Insinyur Pascasarjana, >30% anggota tim wanita.
