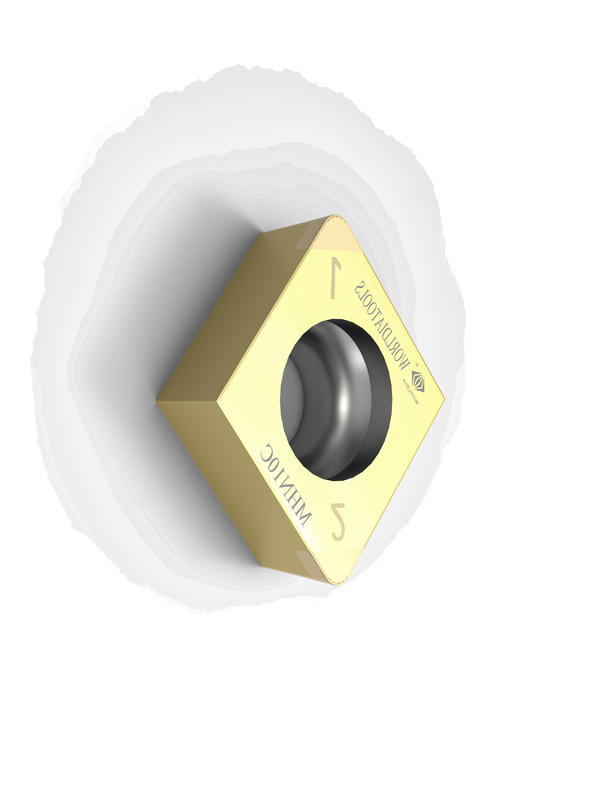

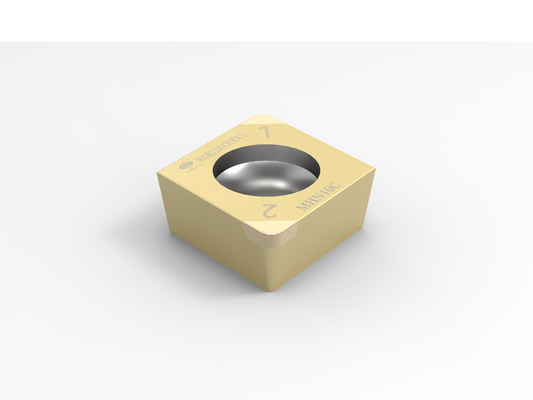

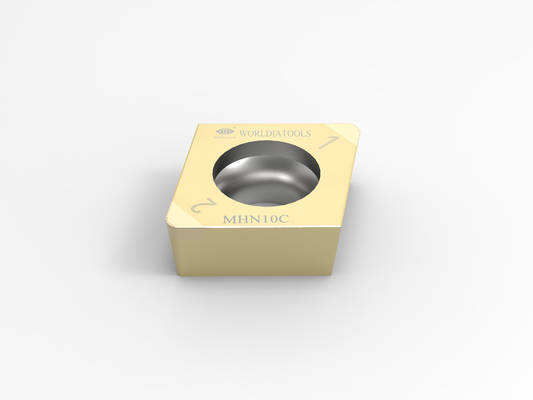

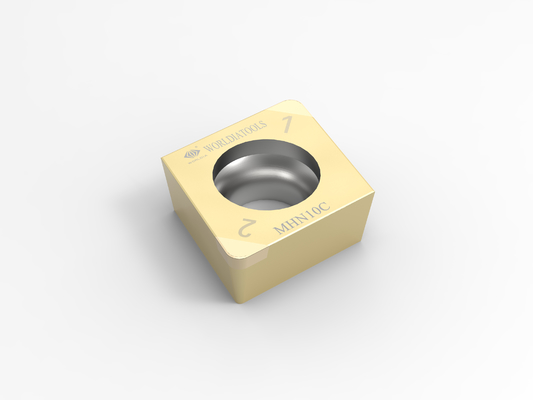

CCGW060202 Standar PCBN Carbide Turning PCBN Cutting Insert untuk baja yang dikeraskan
Produk utama:
Sisipan PCBN: 7 bahan / 1 jenis, universal untuk baja yang diperkeras, besi tuang, besi ulet, dan metalurgi serbuk.
Alat CBN ideal untuk digunakan dengan baja yang dikeraskan, besi tuang, dan besi sinter serta metalurgi serbuk.
Keterangan:
MHNxxxdigunakan untuk pemrosesan umum bahan baja yang dikeraskan, yang dapat digunakan secara luas untuk berbagai
pemrosesan dari kecepatan rendah ke kecepatan tinggi, dari kontinu hingga intermiten kuat.
MHN10C cocok untuk pemotongan terus menerus,
MHN20C cocok untuk pemotongan terputus,
MNH30C cocok untuk pemotongan terputus berat.
"ManaNova" adalah sub-merek Worldia, yang berfokus pada seri standar kelas atas.
ManaNova adalah konsep yang berdiri pada pandangan pengguna akhir, kami secara ketat memilih Bahan PCD dan PCBN
untuk memberikan efek pemotongan universal.
Fitur utama ManaNova adalah pilihan yang mudah dan pengiriman yang cepat.
"Pilihan mudah" mudah dipilih sesuai dengan tabel perbandingan dan aplikasi.
"Pengiriman cepat" adalah semua jenis Sisipan PCD/PCBN ManaNova dalam katalog tersedia dalam stok.
Keuntungan:
· Universal
· Pilihan mudah
· Pengiriman cepat
Aplikasi:
| MHN10C |
Diterapkan pada pemotongan terus menerus dari baja yang dikeraskan |
| MHN20C |
Diterapkan pada pemotongan baja yang dikeraskan dengan interupsi sedang |
| MHN30C |
Diterapkan pada pemotongan berat baja yang dikeraskan |
| MKN10 |
Diterapkan pada pemotongan besi cor abu-abu |
| MKN20 |
Diterapkan pada pemotongan besi ulet |
| MSN10 |
Diterapkan pada pemotongan metalurgi serbuk |
| MSN20 |
Diterapkan pada pemotongan metalurgi serbuk |
Spesifikasi:
Pengenalan Bahan - Pilihan mudah untuk CBN Grade
ISO H: Pemotongan terus menerus Baja yang Dikeraskan
ISO K: Pemotongan terputus Cahaya Besi Cor
ISO S: Metalurgi Serbuk Pemotongan terputus berat
| Bahan |
ISO H |
ISO K |
ISO S |
| Kelas PCBN |
MHN10C |
MHN20C |
MNH30C |
MKN10 |
MKN20 |
MSN10 |
MSN20 |
| Mulus |
Sedang |
Kekerasan |
Besi cor |
Besi Ulet |
Metalurgi Serbuk |
Metalurgi Serbuk |
| Vc |
180(150~250)
m/mnt |
100 (50 ~ 150)
m/mnt |
80(30~120)
m/mnt |
600 (300 ~ 800)
m/mnt |
300(150~450)
m/mnt |
300 (200~500)
m/mnt |
500(300~800)
m/mnt |
| fn |
0,1 (0,03~0,2)
mm/r |
0,1 (0,03~0,2)
mm/r |
0,1 (0,03~0,2)
mm/r |
0,1 (0,03~0,3)
mm/r |
0,1 (0,03~0,3)
mm/r |
0,1 (0,03~0,3)
mm/r |
0,1 (0,03~0,3)
mm/r |
| % |
45~55 |
60~70 |
85~95 |
85~95 |
60~70 |
60~70 |
85~95 |
| Ukuran butir |
1~2 um |
1~2 um |
2~3um |
2~3 um |
1~2 um |
1~2 um |
2~3 um |
| Menjalin kedekatan |
TiC |
Timah |
Lembu |
Lembu |
TiCN |
TiCN |
Lembu |
| CCGW |
Membentuk |
Ukuran |
| Kode ANSI |
Kode ISO |
Tips |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
Semua
penuh |
CCGW 21.50.5 |
CCGW 060202 |
2N |
6.35 |
2.38 |
0.2 |
2.8 |
2.2 |
| CCGW 21,51 |
CCGW 060204 |
2N |
6.35 |
2.38 |
0.4 |
2.8 |
2.2 |
| CCGW 21,52 |
CCGW 060208 |
2N |
6.35 |
2.38 |
0.8 |
2.8 |
2.2 |
| |
|
|
|
|
|
|
|
| CCGW 32.50.5 |
CCGW 09T302 |
2N |
9.525 |
3.97 |
0.2 |
4.4 |
2.2 |
| CCGW 32,51 |
CCGW 09T304 |
2N |
9.525 |
3.97 |
0.4 |
4.4 |
2.2 |
| CCGW 32,52 |
CCGW 09T308 |
2N |
9.525 |
3.97 |
0.8 |
4.4 |
2.2 |
| CCGW 32,53 |
CCGW 09T312 |
2N |
9.525 |
3.97 |
1.2 |
4.4 |
2.2 |
