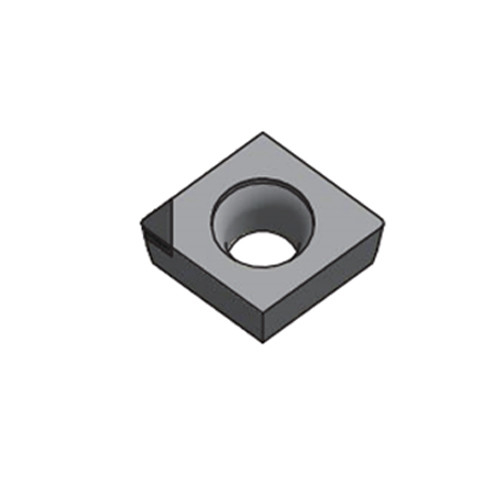

Iso Indexable Cnc Turning Insert Polycrystalline Diamond 80° Negative Tools Wiper insert
Deskripsi Sisipan Penghapus PCD/CVDD
Berlian polikristalin (PCD) adalah bahan sintetis dengan kekerasan tinggi, ketahanan aus, dan konduktivitas termal.
Properti ini menjadikan insert PCD pilihan ideal untuk operasi pemesinan berkecepatan tinggi dengan tingkat pembuangan material yang tinggi.

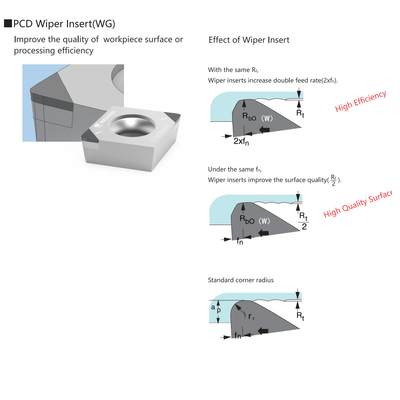

Sisipan penghapus PCD akan menjadi sisipan alat pemotong yang terbuat dari bahan berlian polikristalin dan dirancang dengan geometri penghapus
untuk penyempurnaan permukaan yang lebih baik dan gaya potong yang berkurang.
Sisipan ini biasanya digunakan untuk pemesinan berkecepatan tinggi pada logam non-besi, paduan, dan bahan abrasif.

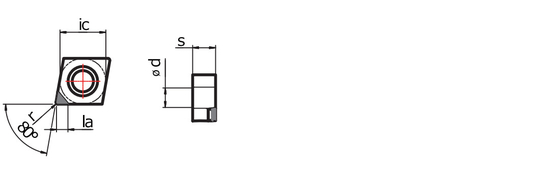

Spesifikasi Sisipan Penghapus PCD/CVDD
| |
|
|
Nilai |
|
|
|
ic |
φd |
S |
R |
la |
| Nomor katalog ISO |
Nomor katalog ANSI |
Bentuk Ujung |
PD01E |
PD10E |
PD32E |
CVDD |
mm |
mm |
mm |
mm |
mm |
| CNGA120402-1N P00P00 |
CNGA43(0,5)-1N P00P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,2 |
2.5 |
| CNGA120404-1N P00P00 |
CNGA43 1-1N P00P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,4 |
2.5 |
| CNGA120408-1N P00P00 |
CNGA43 2-1N P00P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,8 |
2.5 |
| CNGA120402-1N P00P00 |
CNGA43(0,5)-1N P00P00 |
SLWG25S |
|
|
|
● |
12.7 |
5.16 |
4.76 |
0,2 |
2.5 |
| CNGA120404-1N P00P00 |
CNGA43 1-1N P00P00 |
SLWG25S |
|
|
|
● |
12.7 |
5.16 |
4.76 |
0,4 |
2.5 |
| CNGA120408-1N P00P00 |
CNGA43 2-1N P00P00 |
SLWG25S |
|
|
|
● |
12.7 |
5.16 |
4.76 |
0,8 |
2.5 |
| CNGA120402-2N P00P00 |
CNGA43(0,5)-2N P00P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,2 |
2.5 |
| CNGA120404-2N P00P00 |
CNGA43 1-2N P00P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,4 |
2.5 |
| CNGA120408-2N P00P00 |
CNGA43 2-2N P10P00 |
CBWG25S |
● |
● |
● |
|
12.7 |
5.16 |
4.76 |
0,8 |
2.5 |
Penerapan sisipan penghapus PCD/CVDD
Sisipan Wiper PCD WORLDIA cocok untukpemesinan paduan aluminium,paduan tembaga, paduan magnesium,
semua bahan nonferrous, komposit, plastik yang diperkuat, dan bahan dengan pengikat abrasif.
Fokus Khusus dariSisipan Penghapus PCD
Pengenalan Materi Sisipan Penghapus PCD
Menurut ukuran butir dan fitur berlian,
empat jenis bahan.e.PD 01EPD10EPD32E CVDD tercantum di bawah ini.
| Bahan |
Ukuran butir |
Fitur |
Aplikasi |
| PD01E |
1 |
Bahan PCD ukuran butiran halus PD01E (1μm) cocok untuk aplikasi finishing.Ketahanan benturannya yang tinggi dan ketahanan abrasifnya yang tinggi tidak kalah dengan tingkat kasar PCD. |
PD01E memiliki ketahanan chip yang sangat baik dan cocok untuk pengasaran dan pemotongan paduan aluminium.Grade ini juga biasa digunakan untuk aplikasi finishing non-ferrous.Aplikasi sukses lainnya termasuk pemesinan kayu dan MDF. |
| PD10E |
10 |
PD10E adalah kelas universal di pasar.Ini adalah pilihan pertama untuk banyak aplikasi yang memerlukan keseimbangan yang baik antara ketangguhan dan ketahanan aus. |
Grade ini biasanya digunakan untuk aplikasi finishing non-ferrous.Aplikasi sukses lainnya termasuk pemesinan kayu dan MDF. Pemesinan paduan aluminium silikon dengan kandungan rendah-menengah, karbida, karet keras, grafit, dan sebagainya. |
| PD32E |
2-30 |
PD32E memiliki kombinasi unik antara ketahanan aus, kekuatan tepi, dan kualitas tepi.Ini berisi campuran berlian mikron yang disortir dengan hati-hati (Antara 2 - 30 μm).Menggabungkan ukuran partikel ini dan proses sintering tekanan tinggi yang dikembangkan secara khusus menghasilkan struktur dengan ketahanan abrasi yang ekstrim dan stabilitas termal yang baik. |
Area aplikasi meliputi pemesinan benda kerja abrasif seperti MMC, dan paduan aluminium silikon tinggi serta pemesinan karbida, karet keras, grafit, dan aplikasi lainnya. |
| CVDD |
- |
CVDD adalah bahan karbon murni tanpa pengikat dengan ketahanan abrasi ekstrim dan kesesuaian termal yang sesuai.Karena ujung tombaknya yang sempurna cocok untuk aplikasi di mana diperlukan penyelesaian cermin. |
Area aplikasi meliputi pemesinan benda kerja abrasif seperti MMC, dan paduan aluminium silikon tinggi serta pemesinan karbida, karet keras, grafit, dan aplikasi lainnya. |
