Detail produk:
|
| nama: | Pemotong Penggilingan Cangkang FMP-BE - Pitch Halus | Bahan pemotongan: | PCD/PCBN |
|---|---|---|---|
| Jenis: | ISO, INCI | Bahan pendingin internal: | Ya, aku tahu. |
| Max. DOC/ Ap (mm): | 11 | Diameter pemotong standar (mm): | 40-250 |
| Bahan Pemotong: | 40 - 63: Baja 80 - 250: Aluminium + Baja | Keuntungan: | Di stok dan pengiriman cepat |
| Menyoroti: | ISO standar Penggiling pemotong,Alat PCD Mesin penggiling,Pengolahan dan pemurnian Mesin penggiling |
||

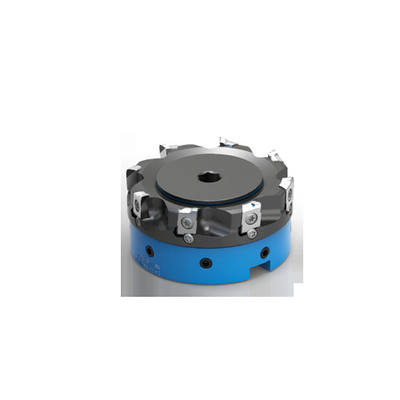

FMP063SA22-BE12-10 Alat mesin PCD alat kasar dan finishing untuk penggilingan bahu
| Spesifikasi | Inventarisasi | D | D1 | D2 | D3 | L | Ap max | Z | kg | RPM maksimum | Bahan |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ️ | 40 | 11 | 6 | 0.36 | 40000 | Baja |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ️ | 40 | 11 | 8 | 0.55 | 35100 | Baja |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ️ | 40 | 11 | 10 | 0.75 | 30200 | Baja |
| FMP080SA27-BE12-12 | (040401060007 | 80 | 27 | 50 | ️ | 50 | 11 | 12 | 0.96 | 27500 | Baja+Auminium |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ️ | 50 | 11 | 16 | 1.45 | 23800 | Baja+Auminium |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ️ | 63 | 11 | 20 | 2.40 | 19100 | Baja+Auminium |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Baja+Auminium |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Baja+Auminium |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Baja+Auminium |
| Pemotong yang dikirimkan dirakit dengan suku cadang tetapi tanpa sisipan, seimbang secara dinamis ke G2.5 pada unit 25000 RPM: mm | |||||||||||
|

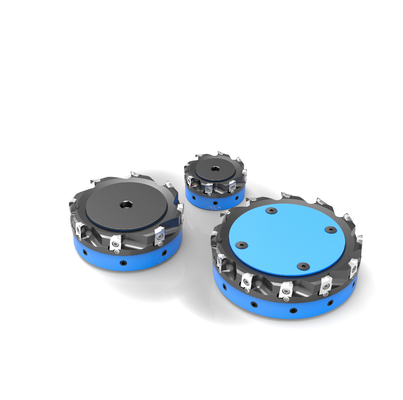

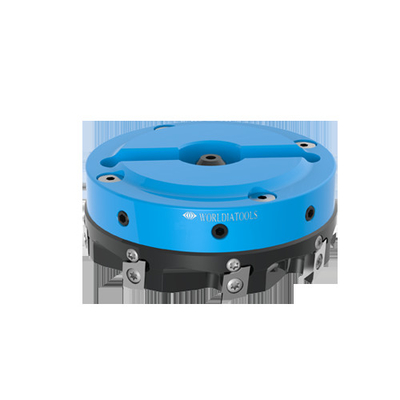

Worldia FMP-BE Mesin penggilingdikembangkan untuk mesin kecepatan tinggi dari logam ringan bahkan pada pusat mesin berukuran kecil dengan spindel presisi.persyaratan untuk berat rendah, inersia rendah, dan keseimbangan yang tepat untuk memungkinkan akselerasi spindle tinggi, kekuatan tinggi, dan ketahanan aus terpenuhi pada saat yang sama.Pemotong dari diameter 80 sampai 160 mm dapat dipasang pada adaptor yang sama, sedangkan misalnya berat pemotong diameter 160 mm dengan adaptor BT30 tidak melebihi 3 kg.
|
|
1. Aluminium paduan / baja Bimetal desain- - Al pusat tubuh untuk penurunan berat badan - Kerikil baja yang diperkuat untuk kekakuan tinggi dan ketahanan terhadap keausan, oleh karena itu umur pemotong lebih lama dibandingkan pemotong dengan tubuh aluminium 2. kursi kantong sisipan presisi tinggi menjaga 0,02 mm runout aksial tanpa pengaturan sisipan 3Sebagai standar, setiap kantong juga dapat disesuaikan dengan arus aksial dalam kisaran 0,1 mm 4. sisipan BEHW tersedia dalam berbagai bahan, lead sudut, wiper, dan sudut desain untuk banyak aplikasi yang berbeda di wajah dan bahu penggilingan kasar dan finishing 5Pemisahan antara sisi posisi sisi dan tepi pemotong untuk melindungi tepi pemotong dan untuk menyederhanakan penggunaan sisi yang tumpang tindih atau retipped 6. Inserts dengan 2 tepi pemotong dan relap / retip layanan untuk mengurangi biaya per alat bagian 7. cairan pendingin internal melalui tubuh pemotong |
|
| Bagian penggilingan dengan ujung PCD dengan berbagai sudut, wiper dan jari-jari sudut untuk aplikasi penggilingan wajah dan bahu dengan kedalaman pemotongan yang lebih tinggi dan kandungan Si < 10%. | |
| Dimensi | ||
| L (mm) | B (mm) | S (mm) |
| 12.2 | 9.525 | 4.76 |
| Jenis | Diameter pemotong | Spesifikasi | Keunggulan | Dimensi | N | |||||||||
| 25 - 40 | 40 | Tips Pemotongan | BS (mm) | Ap Max (mm) | Kr (°) | Re (mm) | PD10E | |||||||
| Standar 75° | BEHW1204EZFR1 C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | HS03050 | ||||||
| V | BEHWI204EZFR1B C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | H503615 | ||||||
| V! | BEHW1204EZFR2 C03CB05 | F | 2 | 1 | 4 | 75 | 一一 | HS03665 | ||||||
| Wiper 75° | V | BEHW1204EZFR-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC03020 | |||||
| v | BEHW1204EZFR1B-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC07955 | ||||||
| V | BEHW1204EZFR2-WG C03CB05 | F | 2 | 4 | 4 | 75 | 一 | HS05456 | ||||||
| Komer 75° | V | BEHW1204EZFR1-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HS01342 | |||||
| v | BEHW1204EZFR1B-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HC03861 | ||||||
| V | BEHW1204EZFR2-PT R04CB05 |
F | 2 | 一 | 4 | 75 | 0.4 | HC01106 | ||||||
| Universal 90° | V | BEHW1204PZFR1-UW R04CB05 | F | 1 | 1.5 | 4 | 90 | 0.4 | HC02033 | |||||
| V | BEHW1204PZFL1-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | O | ||||||
| BEHW1204PZFR1B-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | HS03185 | |||||||
| V | BEHW1204PZFR2-UW R04CB05 |
F | 2 | 1.5 | 4 | 90 | 0.4 | HS03630 | ||||||
| Panjang penuh 90° Aku |
BEHW1204PZFR1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HS01810 | ||||||
| V | BEHW1204PZFL1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | O | ||||||
| v | BEHW1204PZFR1B R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HC03161 | ||||||
| Kode persediaan | Waktu Pengiriman | |
| Ada di stok, MANANOVA | maksimal 1 minggu | |
| O | Semi-standar, dibuat sesuai pesanan | sekitar 5 minggu |
| C | Disesuaikan, dibuat sesuai pesanan | sekitar 8 minggu |
|
Workpiece: Integrasi katup panas Spindle: Spindle tunggal Kecepatan maksimum: 16000RPM Adaptor: BT40 Perbaikan permukaan: Ra0.8 |
|
Bagian kerja: kompartemen baterai Spindle: Spindle tunggal Kecepatan maksimum: 16000RPM Adaptor: HSK63A |
|
Bagian kerja: Blok silinder Bahan: paduan aluminium + besi cor abu-abu Kecepatan maksimum:12000RPM Adaptor: HSK63 Jenis pengolahan: penggilingan permukaan Waktu pemrosesan:1 |
|
Bagian kerja: Blok silinder Bahan: HT280 Adaptor: HSK100 Kekerasan: HB200-275 Pengolahan: permukaan dasar Jenis pengolahan: Penggilingan Waktu pemrosesan:1 Penutup permukaan: Ra3.2 |
| Konsultasi Teknologi dan Desain Alat Khusus | Setelah mempelajari dengan cermat persyaratan Anda, insinyur kami menyarankan yang paling efisien proses pemotongan dan alat. jika diperlukan, desain alat persis untuk kebutuhan Anda. |
| Pemasangan dan Pengaturan Alat | Jika diminta, kami memasang pemotong dengan sisipan dan menyesuaikan mereka sebelum pengiriman |
| Masukkan Ketik ulang dan Kembali | Kami menawarkan retipping untuk sisipan ukuran yang sama underlapping pada kondisi yang menarik |
