FMP-BE shell face milling cutter untuk face and shoulder milling BEHW1204 insert type PCD PCBN tools milling

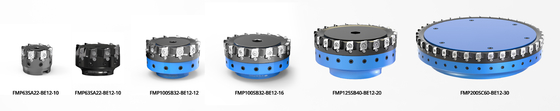

Worldia FMP-BE Mesin penggilingdikembangkan untuk mesin kecepatan tinggi dari logam ringan bahkan pada pusat mesin berukuran kecil dengan spindel presisi.persyaratan untuk berat rendah, inersia rendah, dan keseimbangan yang tepat untuk memungkinkan akselerasi spindle tinggi, kekuatan tinggi, dan ketahanan aus terpenuhi pada saat yang sama.Pemotong dari diameter 80 sampai 160 mm dapat dipasang pada adaptor yang sama, sedangkan misalnya berat pemotong diameter 160 mm dengan adaptor BT30 tidak melebihi 3 kg.

Semua Worldia FMP-BEpemotong memiliki 1 kantong sisipan standar yang memungkinkan penggunaan kombinasi yang berbeda dari sisipan ujung BEHW1204PCD dan PCBN,yang dapat disesuaikan atau tidak disesuaikan untuk berbagai aplikasi kasar dan finishing termasuk penggilingan gerbang.

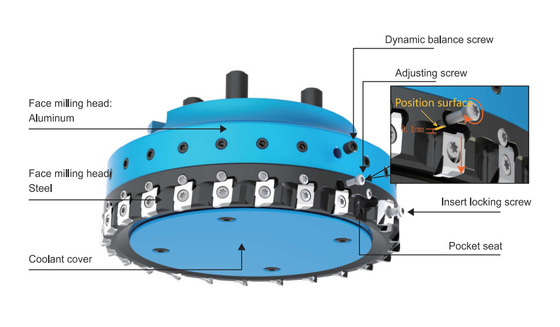

1. Aluminium paduan / baja Bimetal desain-

- Al pusat tubuh untuk penurunan berat badan

- Kerikil baja yang diperkuat untuk kekakuan tinggi dan ketahanan terhadap keausan, oleh karena itu umur pemotong lebih lama dibandingkan pemotong dengan tubuh aluminium

2. kursi kantong sisipan presisi tinggi menjaga 0,02 mm runout aksial tanpa pengaturan sisipan

3Sebagai standar, setiap kantong juga dapat disesuaikan dengan arus aksial dalam kisaran 0,1 mm

4. sisipan BEHW tersedia dalam berbagai bahan, lead sudut, wiper, dan sudut desain untuk banyak aplikasi yang berbeda di wajah dan bahu penggilingan kasar dan finishing

5Pemisahan antara sisi posisi sisi dan tepi pemotong untuk melindungi tepi pemotong dan untuk menyederhanakan penggunaan sisi yang tumpang tindih atau retipped

6. Inserts dengan 2 tepi pemotong dan relap / retip layanan untuk mengurangi biaya per alat bagian

7. cairan pendingin internal melalui tubuh pemotong

Portofolio Worldia terdiri dari berbagai bahan PCD dan CVD yang berbeda yang akan dipilih berdasarkan persyaratan aplikasi spesifik Anda.Di bawah ini adalah pilihan yang mencakup aplikasi yang paling umum.

Bagian kerja: Tutup ujung motor
Bahan: paduan aluminium

Spindle: Spindle tunggal

Kecepatan maksimum: 16000RPM

Adaptor: BT40
Penutup permukaan: Ra1.25

Bagian kerja: Kotak gigi untuk kendaraan komersial
Bahan: paduan aluminium

Spindle: Spindle tunggal

Kecepatan maksimum: 16000RPM

Adaptor: BT50
Penutup permukaan: Ra1.25

Bagian kerja: Kepala silinder

Bahan: ALSi10MgCu

Spindle: Spindle tunggal

Kecepatan maksimum: 12000RPM

Adaptor: HSK63

Jenis pengolahan: penggilingan permukaan

Waktu pemrosesan: 1

Penutup permukaan: Ra3.2

Bagian kerja: Panduan
Bahan: HT250

Spindle: Spindle tunggal

Kecepatan maksimum: 8000RPM

Perbaikan permukaan: Ra0.4

Kekerasan: HB180
Perbaikan permukaan: Ra0.4
Waktu pemrosesan: 1
