Detail produk:
|
| Nomor model: | TPGW 160402 | Jenis: | Standar |
|---|---|---|---|
| Lapisan: | Tidak dilapisi | Merek Produk: | DUNIA |
| Keluarga Produk: | ManaNova | Bahan: | PCD + Karbida |
| Kelas PCD: | MND10 | Aplikasi: | Presisi tinggi pemesinan bahan non-ferrous |
| Menyoroti: | Sisipan Pemotongan PCD Poly Crystalline Diamond,Sisipan Pemotongan PCD TPGW,sisipan karbida pcd untuk baja tahan karat |
||

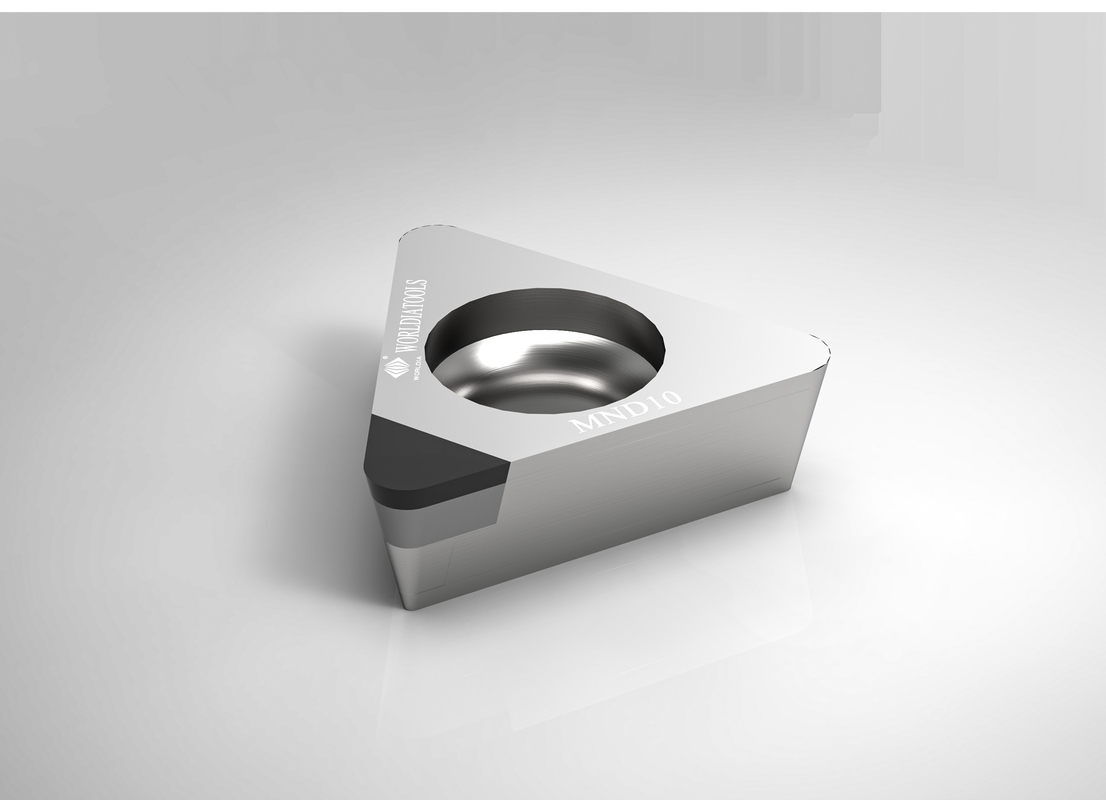

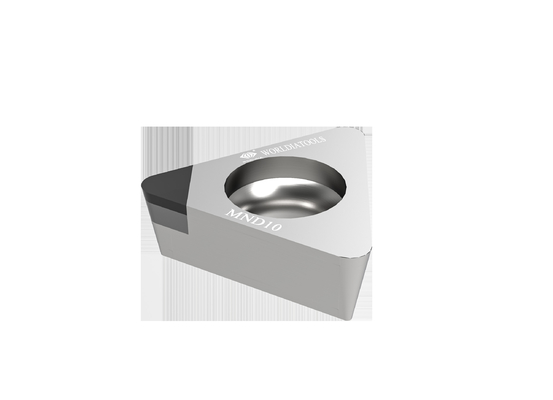

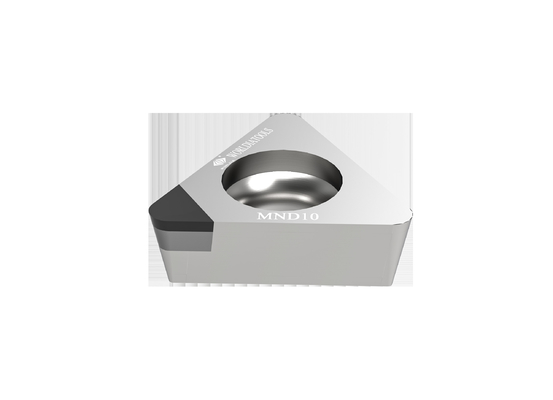

TPGW 160402 Sisipan Pembalikan Karbida Standar Sisipan Pemotongan PCD untuk bahan non-ferrous
DUNIA
Dengan produk berkualitas tinggi dan dukungan teknis profesional, kami merasa terhormat untuk melayani yang terbaik
produsen di otomotif, energi baru, tenaga angin, industri mesin teknik, dll.
Keterangan:
"ManaNova" adalah sub-merek Worldia, yang berfokus pada seri standar kelas atas.
ManaNova adalah konsep yang berdiri dalam pandangan pengguna akhir, kami memilih dengan ketat
Bahan PCD dan PCBN untuk memberikan efek pemotongan universal.
Fitur penting ManaNova adalah pilihan yang mudah dan pengiriman yang cepat.
"Pilihan mudah" mudah dipilih sesuai dengan tabel perbandingan dan aplikasi.
"Pengiriman cepat" adalah semua Sisipan PCD ManaNova dalam katalog tersedia dalam stok.
Menghilangkan force majeure, Anda bisa mendapatkan dalam waktu 4-5 hari.
Bahan:
Berlian Poli-Kristal (PCD)
1. Kurangi biaya perkakas Anda secara signifikan
2. Untuk mesin logam non-ferrous
Boron nitrida kubik polikristalin (CBN)
1. Dengan kekerasan panas yang sangat baik
2.Ketangguhan yang baik dan ketahanan kejut termal.
3. Untuk baja yang dikeraskan, besi tuang, besi sinter serta pemesinan komponen metalurgi serbuk
Produk utama:
Sisipan PCBN cocok untuk pemesinan baja yang diperkeras, besi tuang abu-abu, besi ulet, dan metalurgi serbuk.
Seri Worldia ManaNova mencakup 7 grade CBN berkualitas tinggi untuk pemrosesan baja yang dikeraskan,
besi cor, dan metalurgi serbuk, nilai yang tersedia adalah MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Sisipan PCD (bahan MND10) cocok untuk pemesinan kasar dan akhir dari paduan aluminium dan bahan non-logam lainnya.
Sisipan PCD: Memberikan efek pemotongan yang stabil, universal, dan efisien tinggi.
Empat jenis tepi adalah standar, pemutus chip, panjang penuh, dan wajah penuh.
Keuntungan:
·Kualitas tinggi
·Biaya rendah
· Pasokan langsung pabrik
Aplikasi:
| MND10 | Cocok untuk memotong bahan non-ferrous seperti paduan aluminium, dll. |
| Alat PCD terbatas pada bahan non-ferrous, seperti aluminium silikon tinggi, komposit matriks logam (MMC), dan plastik yang diperkuat serat karbon (CFRP). PCD dengan pendingin banjir juga dapat digunakan dalam aplikasi super-finishing titanium. |
|
| · Aluminium dan paduan aluminium | |
| · Paduan tembaga, kuningan, dan perunggu | |
| · Paduan seng dan magnesium | |
| ·Fiber Karbon | |
| ·Resin epoksi | |
| ·Plastik | |
| ·Komposit fiberglass | |
| ·Komposit grafit |
Spesifikasi:
| Sudut | Ukuran | Nilai | ||||||
| Kode ANSI | Kode ISO | Tips | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | |
| Rekomendasi tingkat umpan | ||||||
| Jari-jari hidung (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Tingkat Umpan f (mm/putaran)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0.113 | 0.160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0,057 | 0,080 | 0.113 | 0.160 | 0.226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0.139 | 0.196 | 0.277 | 0,392 |
| 1.6 | 0,080 | 0.113 | 0.160 | 0.226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0.139 | 0.196 | 0.277 | 0,392 | 0,554 |
