Detail produk:
|
| Merek Produk: | DUNIA | Keluarga Produk: | ManaNova |
|---|---|---|---|

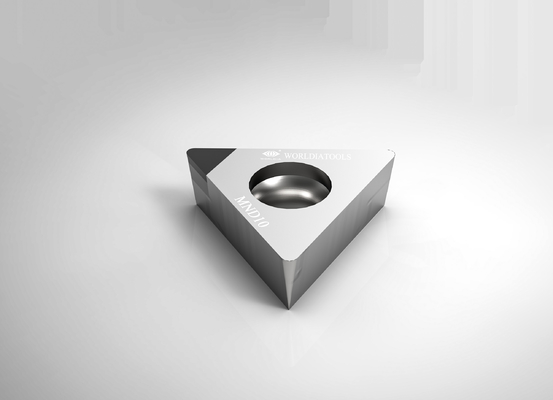

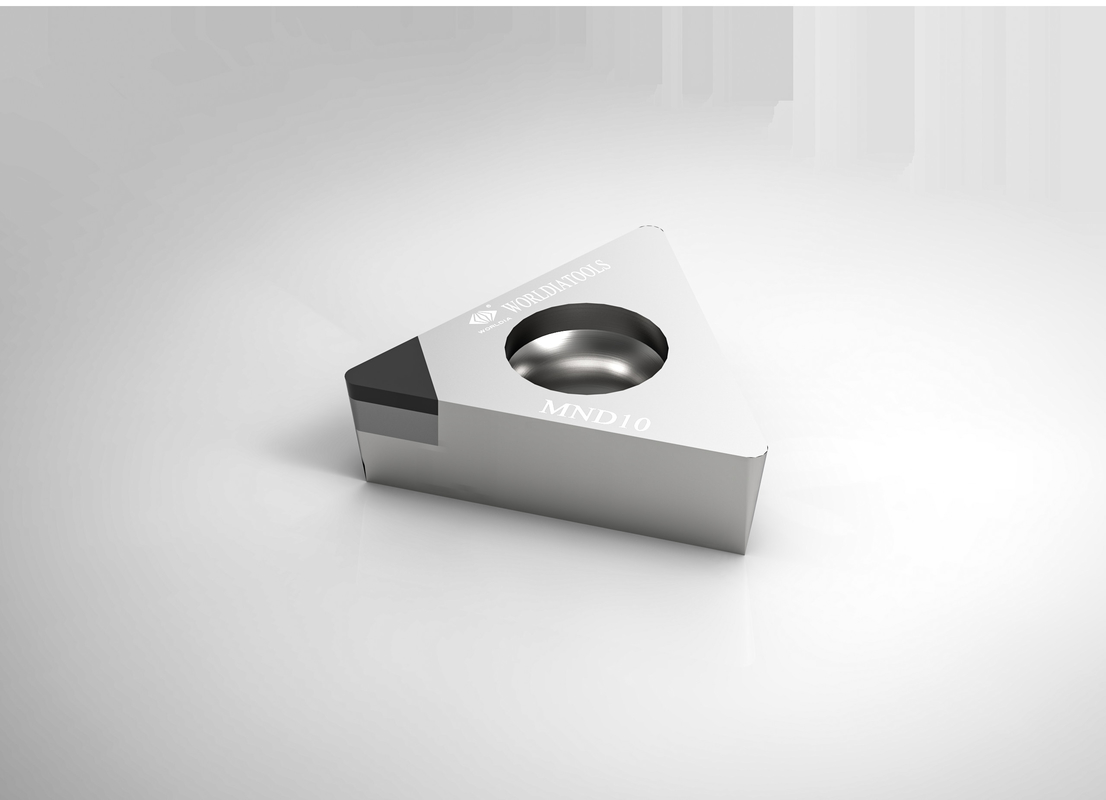

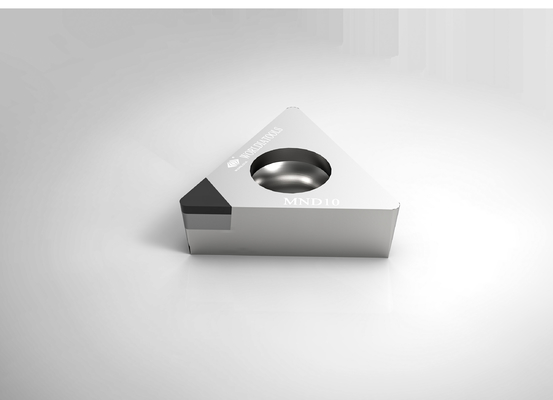

| Nama Produk: | Sisipan Pemotongan Standar PCD | Nomor model: | TCGW 110304 |
| lapisan: | Tidak dilapisi | Bahan: | PCD+Karbida |
| Kelas PCD: | MND10 | Aplikasi: | Presisi tinggi pemesinan bahan non-ferrous |
| Menyoroti: | Sisipan Karbida PCD TCGW,Sisipan Karbida PCD Tidak Dilapisi,Sisipan Karbida Untuk Baja yang Dikeraskan |
||
TCGW090204 Standard Carbide Turning Insert PCD Cutting Insert untuk material non-ferrous
Di dunia manufakturia, perubahan mendorong kami untuk mempromosikan produk dan layanan kami.
Kami berdedikasi untuk menyediakan alat pemotong dan solusi yang sesuai dengan ambisi perusahaan Anda.
Kami ingin tumbuh bersama Anda bersama.
Keterangan:
"ManaNova" adalah sub-merek Worldia, berfokus pada seri standar kelas atas.
Kami secara ketat memilih bahan PCD dan PCBN untuk memenuhi standar dan umum pelanggan
memotong persyaratan dan menyediakan layanan yang cepat dan efisien
MANANOVA mengambil "Pilihan mudah dan Pengiriman cepat" sebagai fitur, yang ingin disediakan
layanan cepat dan efisien untuk pelanggan domestik dan asing untuk memenuhi permintaan mereka
alat standar dan universal.
Produk utama:
“Tujuh bahan/ satu jenis” yaitu setiap spesifikasi sesuai dengan tujuh bahan
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10) adalah fitur sisipan PCBN.
Insert PCBN cocok untuk machining hardened steel, grey cast iron, ductile iron, dan powder metallurgy.
Empat jenis sisipan PCD adalah standar, pemecah chip, sisi penuh, dan sisi penuh.
Sisipan PCD (bahan MND10 ) cocok untuk pemesinan kasar dan akhir dari paduan aluminium dan bahan non-logam lainnya.
Keuntungan:
· Semesta
· Pilihan mudah
· Pengiriman cepat
Melayani:
· Layanan toko online
· Dukungan distributor lokal
· Dukungan teknis
Aplikasi:
| MND10 | Cocok untuk memotong bahan non-ferrous seperti paduan aluminium, dll. |
| Alat PCD terbatas pada bahan non-ferro, seperti aluminium silikon tinggi, komposit matriks logam (MMC), dan plastik yang diperkuat serat karbon (CFRP). PCD dengan pendingin banjir juga dapat digunakan dalam aplikasi titanium super-finishing. |
|
| · Aluminium dan paduan aluminium | |
| · Paduan tembaga, kuningan, dan perunggu | |
| · Paduan seng dan magnesium | |
| ·Fiber Karbon | |
| ·Resin epoksi | |
| · Plastik | |
| · Komposit fiberglass | |
| · Komposit grafit |
Spesifikasi:
| Sudut | Ukuran | Nilai | ||||||
| Kode ANSI | Kode ISO | Kiat | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Rekomendasi tingkat umpan | ||||||
| Jari-jari hidung (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Laju Umpan f (mm/putaran)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
